Blwch Dosbarthu Trydanol Cynhwysfawr Awyr Agored JP

Mae blwch dosbarthu trydanol cynhwysfawr awyr agored JP yn fesurydd, llinell allfa, iawndal pŵer adweithiol a swyddogaethau eraill mewn un i gyrraedd y ddyfais ddosbarthu integredig awyr agored, gyda chylched byr, gorlwytho, gor-foltedd, amddiffyn gollyngiadau a swyddogaethau eraill, maint bach, ymddangosiad hardd, economaidd ac ymarferol, wedi'i osod ar y polyn trawsnewidydd colofn awyr agored, yn genhedlaeth newydd o drawsnewid grid pŵer trefol a gwledig o'r cynhyrchion dosbarthu delfrydol.







① Blwch dosbarthu integredig

② Capasiti trawsnewidydd

③ Rhif cynllun prif ddolen

Er enghraifft: Mae TBBZ10-1500(600+900)-AK yn nodi bod y foltedd yn 10kV, cynhwysedd y ddyfais yw 1500kvar, wedi'i rannu'n ddau grŵp o newid awtomatig, un grŵp 600kvar, grŵp arall 900kvar, cysylltiad seren sengl, amddiffyniad foltedd triongl agored.





ltem	Uned	Parmedr
Capasiti trawsnewidydd	kVA	30-400
Foltedd gweithredu graddedig	V	AC 400
Foltedd gweithredu dolen ategol	V	AC220, AC380
Amlder â sgôr	Hz	50
Cerrynt graddedig	A	Llai na neu'n hafal i 630
Cyfradd gollyngiadau gweithredu cyfredol	mA	30 ~ 300 (/Tiwnadwy)
Dosbarth o amddiffyniad		IP54





1. Uned Mesur Ynni

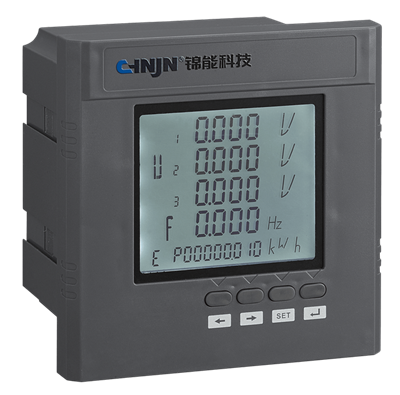

Mae'n gartref i fesurydd ynni clyfar tri cham ar gyfer mesur yn gywir gyfanswm yr allbwn trydan o ochr foltedd isel y newidydd

2. Uned Dosbarthu a Gwarchod

Prif Torrwr Cylchdaith/Ynysu

Torwyr Cylched Bwydo/Fwsys

Arestwyr Ymchwydd

3. Uned Iawndal Pŵer Adweithiol

Mae'r cabinet yn cynnwys rheolydd iawndal pŵer adweithiol deallus a sawl set o gynwysyddion pŵer.

Cynyddu effeithlonrwydd defnyddio trawsnewidyddion.

Lleihau colledion llinell.

Gwella ansawdd foltedd, gan wneud y foltedd ar ddiwedd y defnyddiwr yn fwy sefydlog.

4. Uned Monitro a Mesur

Gall fonitro paramedrau fel foltedd tri cham, cerrynt, pŵer, ffactor pŵer, amlder ac ansawdd pŵer mewn amser real. Mae data'n aml yn cael ei drosglwyddo trwy fodiwlau cyfathrebu (ee, 4G) i system rheoli backend ar gyfer monitro o bell a rhybuddion cynnar nam.

cysylltwch â ni





● Tymheredd amgylchynol: -25 gradd gradd +40 gradd

● Lleithder cymharol aer: nid yw'r cyfartaledd dyddiol yn fwy na 90%, nid yw'r cyfartaledd misol yn fwy na 90%

● Uchder: dim mwy na 2000m;

● Wedi'i osod mewn man heb dirgryniad treisgar ac effaith, dim nwy cyrydol.





● Mathau o adeiledd: Ar gael mewn ffurfweddiadau fertigol (llawr-yn sefyll) a llorweddol (-wedi'u gosod)

● Deunydd a Gwneuthuriad: Wedi'i adeiladu gyda phaneli dur gwrthstaen premiwm 2mm gan ddefnyddio technoleg plygu aml-ymyl

● Dewis arall: Crwybr{0} dur di-staen strwythuredig -paneli cyfansawdd rhyngosod gyda (Priodweddau gwrth-fflam, deunyddiau eco-gyfeillgar, Inswleiddiad thermol, Atal anwedd)

● Mae technegau weldio arbennig yn sicrhau: Cywirdeb strwythurol uchel, Drych -Arwyneb gorffenedig, Ymddangosiad di-dor (dim marciau weldio gweladwy)

● Cydrannau Mewnol: Mae trawstiau/platiau mowntio yn cynnwys triniaeth galfanedig dip poeth, sy'n gwarantu perfformiad di-rwd am 20 mlynedd

● Mynediad a Diogelwch: Dyluniad drws deuol blaen/cefn er mwyn ei weithredu a'i gynnal yn hawdd

● Drysau wedi'u cyfarparu â:Gwydnwch-uchel-gwydnwch, heneiddio-gasgedi selio sy'n gwrthsefyll heneiddio, System cloi deuol (cloeon gweladwy + cudd), Gorchuddion gwrth-dywydd ar gyfer cloeon agored i atal clocsio/rhydu.

● Adran fesurydd wedi'i selio'n llawn gyda sêl alwminiwm amlwg

Rheoli Ceblau ac Awyru: Pibellau mynediad cebl gwrth-dywydd wedi'u gosod ar yr ochr (gwrth-glaw/gwrthrych tramor); Mae'r gwaelod yn cynnwys tyllau awyru a thwll allanfa cebl; Mae'r brig yn cynnwys dwythellau awyru a hidlyddion rhwyll wifrog.

● Aml-nodweddion amddiffyn: Gwrth-ddŵr, gwrth-rwd, gwrth-lwch, a gwrthrych tramor

● Sgôr Diogelu: IP54 ardystiedig





Grid y Wladwriaeth, Adeiladu Ynni Cenedlaethol Tsieina, Tsieina Niwclear Ffotofoltäig (CNNC), Rheilffordd Tsieina, Metro Hong Kong, Siemens, ac ati.
